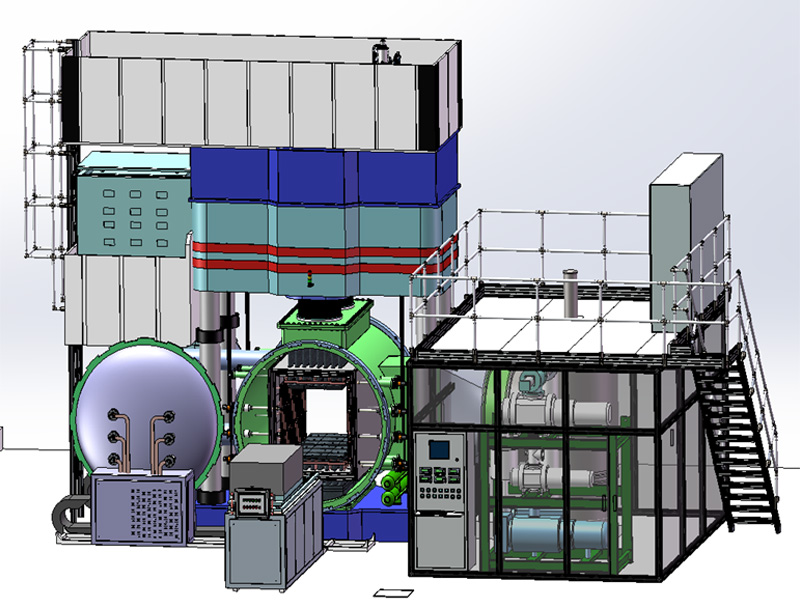

真空系統(tǒng)中的焊接方式——真空擴(kuò)散焊接
來源：http://m.czhhj.cn/news_article?news_id=116 發(fā)布時間：2021-06-28
真空擴(kuò)散焊接是一種特種焊接工藝，首要用于原子能、航空航天及電子工業(yè)。今日就隨螺桿真空泵廠家一起了解下這種特種焊接工藝。
在必定真空度條件下，將兩個平坦光潔的待焊接外表加熱到必定的溫度，在不加任何焊料或中間金屬的情況下，在溫度和壓力的一起效果下，產(chǎn)生微觀塑性流變后彼此緊密觸摸，使用焊件觸摸外表的電子、原子或分子相互分散搬運(yùn)，而且構(gòu)成離子鍵、金屬鍵或許共價鍵，通過一段時刻的保溫，使焊接區(qū)的成分、組織均勻化，到達(dá)徹底的冶金銜接。
為此，影響真空擴(kuò)散焊接工藝進(jìn)程和接頭質(zhì)量的幾個首要因素就包含：溫度、壓力、分散時刻以及真空度。其中溫度一般控制在資料熔點(diǎn)的0.6～0.8倍，壓力挑選根據(jù)工件外表不同的粗糙度來確認(rèn)，焊接的時刻要根據(jù)焊接資料的分散系數(shù)巨細(xì)、外表狀態(tài)、力學(xué)功能以及溫度與壓力的數(shù)值來確認(rèn)（常見壓力挑選4.9～9.8MPa），而真空度一般要求真空分散焊爐的真空度能到達(dá)10-4Pa數(shù)量級。
真空擴(kuò)散焊接能夠?qū)崿F(xiàn)互不溶解、高熔點(diǎn)金屬以及非金屬等異種資料之間的焊接工作，獲得好的焊接接頭，其工藝詳細(xì)有以下幾個特色：焊接進(jìn)程是徹底沒有液相或僅有小過渡相參與，構(gòu)成接頭后再經(jīng)分散處理的進(jìn)程，其焊縫成分和組織能夠與基體徹底一致，能夠堅持原有金屬的物理、化學(xué)和力學(xué)功能；真空擴(kuò)散焊接簡直能夠在不破壞被焊資料功能的情況下焊接全部金屬與非金屬資料；能夠焊接不同類型的資料，包含異種金屬、金屬與陶瓷等冶金上互不相溶的資料；可焊接結(jié)構(gòu)復(fù)雜及厚薄相差很大的工件；加熱均勻、焊件不變形、不產(chǎn)生殘余應(yīng)力。
相關(guān)標(biāo)簽：真空擴(kuò)散焊接
